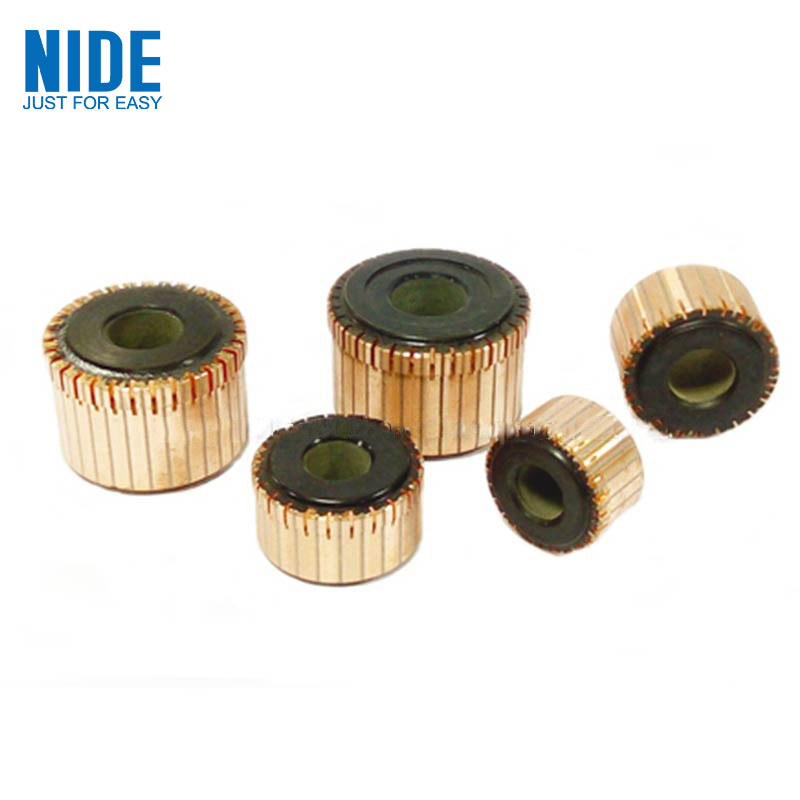

Comutador de motor único para motor CA

O comutador do motor é adequado para um motor CA simples. O comutador NIDE cobre uma ampla gama, mais de 1200 tipos diferentes de comutador, incluindo tipo gancho, tipo riser, tipo shell, tipo planar, variando de OD 4mm a OD 150mm. Os comutadores são amplamente aplicados à indústria automotiva, ferramentas elétricas, eletrodomésticos e outros motores.

Enviar consulta

Descrição do produto

Comutador de motor único para motor CA

1.Introdução do Produto

O comutador de motor único para motor CA está livre de bolhas, rachaduras ou rebarbas na superfície.

Teste de tensão: barra a barra a 500V, 1s, barra a furo a 1500V, 1 min, sem avaria ou intermitência.

Teste de rotação: faça o teste de rotação para o comutador abaixo de 140 graus centígrados, 5000 RPM, 3 min. Após o teste, o desvio máximo do diâmetro externo é 0,015, o da barra e da barra é 0,005.

Resistência de isolamento: 500V, mais de 50MÎ©

2. Parâmetro do Produto (Especificação)

Nº da peça	CHANCE)	DI (d)	Total OD (D1)	Barra nº (N)	Comprimento da barra (L1)	Comprimento total (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3.Característica e Aplicação do Produto

Este comutador é usado em motores CA, motores monofásicos, motores de automóveis, motores de partida de motocicletas, motores de ferramentas elétricas e micro motores especiais.
