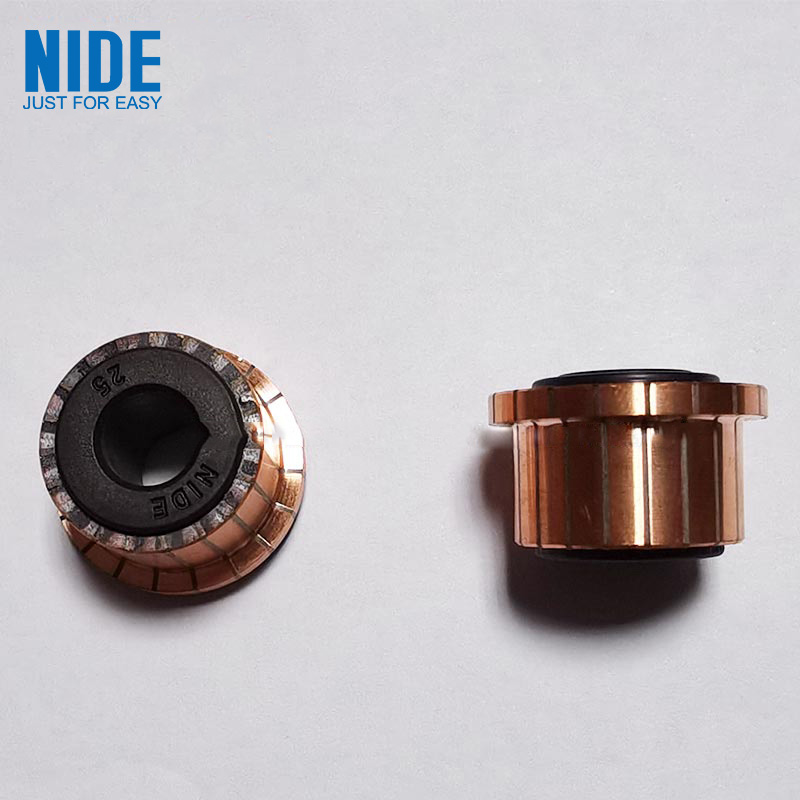

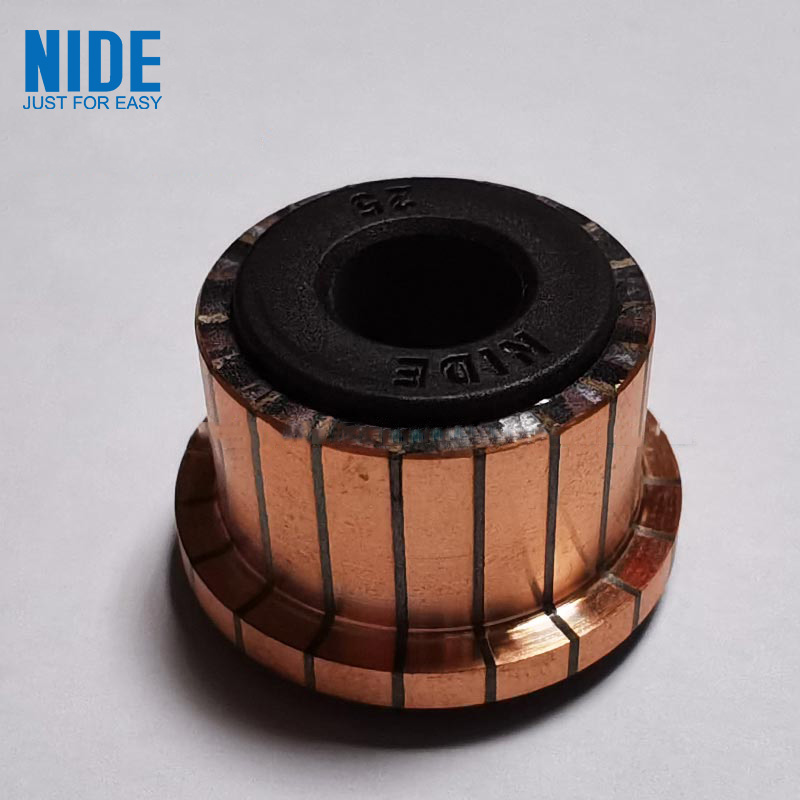

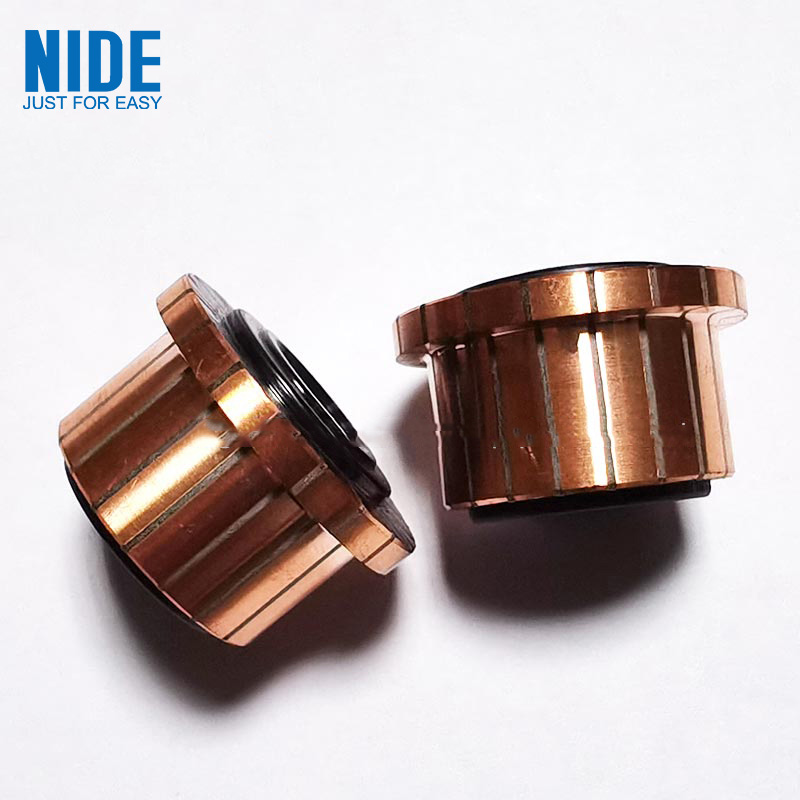

O comutador de segmento de ferramentas elétricas inclui uma base de plástico e uma folha de cobre de comutação tipo slot. A parte superior da folha de cobre comutada tipo ranhura é fornecida com um degrau de arame de solda. As folhas de cobre comutadas do tipo slot adjacente são isoladas e isoladas por folhas de mica. O centro tem um orifício interno cilíndrico superior e um orifício interno cilíndrico inferior dispostos coaxialmente, e o diâmetro do orifício do orifício cilíndrico superior é menor que o do orifício cilíndrico inferior,
Nº do modelo |
OD(mm) |
ID(mm) |
Altura total (mm) |
Comprimento do segmento (mm) |
Diâmetro do gancho/riscador (mm) |
Nº da barra |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
O comutador do segmento de ferramentas elétricas é amplamente utilizado na indústria automotiva, eletrodomésticos, ferramentas elétricas e outros campos.
O comutador de segmento de ferramentas elétricas tem acaracterística de melhorar efetivamente a resistência mecânica e o desempenho de velocidade excessiva.
