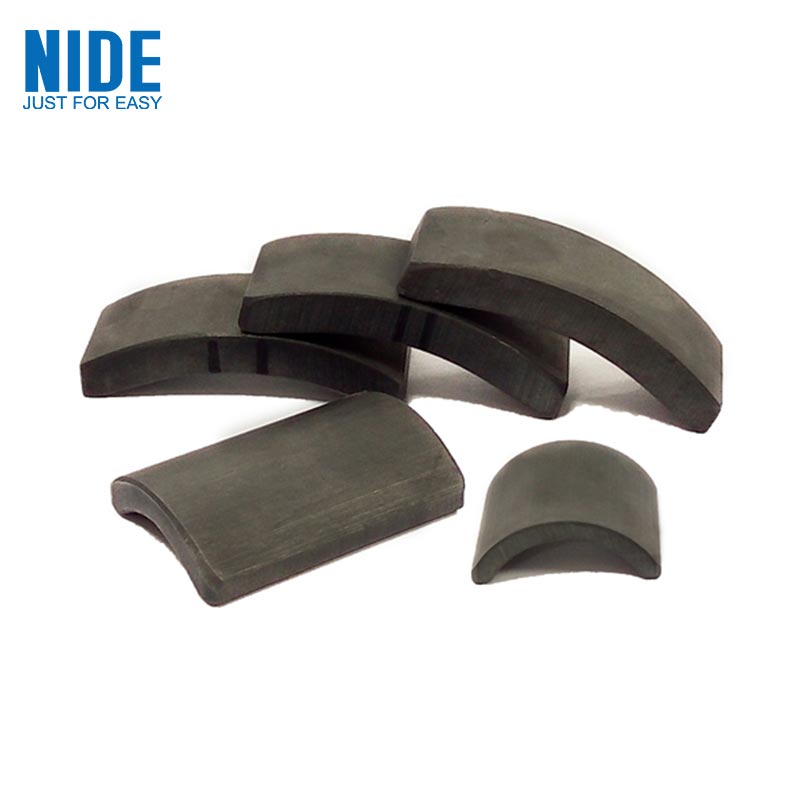

Ímã de Ferrite de Arco Permanente: É fabricado pelo método de processo cerâmico. A textura é relativamente dura e é um material quebradiço. Como o ímã de ferrite tem boa resistência à temperatura, preço baixo e desempenho moderado, tornou-se o ímã permanente mais utilizado.
Os ímãs de ferrite são materiais magnéticos permanentes sinterizados compostos de bário e ferro estrôncio. Além das fortes propriedades anti-desmagnetização, este material magnético tem a vantagem do baixo custo. Os ímãs de ferrite são duros e quebradiços, exigindo máquinas especiais
Processo de usinagem. Como os ímãs do sexo oposto são orientados ao longo da direção de fabricação, eles devem ser magnetizados na direção tomada, enquanto os ímãs do mesmo sexo podem ser magnetizados em qualquer direção porque não são orientados, embora a superfície de pressão seja geralmente a menor lado.
Foi encontrada uma indução magnética ligeiramente mais forte. O produto de energia magnética varia de 1,1MGOe a 4,0MGOe. Devido ao seu baixo custo, os ímãs de ferrite têm uma ampla gama de aplicações, desde motores, alto-falantes até brinquedos e artesanato.
É o material de ímã permanente mais utilizado.
A ferrita é dividida em ferrita permanente, ferrita macia e ferrita de micro-ondas. As ferritas de ímã permanente incluem ferrita de bário e ferrita de estrôncio. A ferrita macia é dividida em ferrita de manganês-zinco, ferrita de níquel-zinco, ferrita de magnésio-zinco, micro-
A ferrite de onda inclui ferrite de ítrio e semelhantes. Há também ferrite hexagonal e assim por diante.
Os ímãs para ferramentas elétricas são aplicáveis para a série 775.750.550.540.
Equivalente ao grau do ímã de ferrite
Item |
Grau |
Br T(GS) |
HCB kA/m(kOe) |
HCJ kA/m(kOe) |
(BH) máx. kJ/m³(MGOe) |
Norma IEC
IEC60404-8-1: 2001
|
Ferrite dura 32/25 SI-1-9 |
‰¥0,41 |
‰¥240 |
‰¥250 |
‰¥32,00 |
‰¥4100 |
‰¥3016 |
‰¥3142 |
‰¥4,02 |
||
Ferrite dura 24/35 SI-1-10 |
‰¥0,36 |
‰¥260 |
‰¥350 |
‰¥24,00 |
|
‰¥3600 |
‰¥3267 |
‰¥4398 |
‰¥3,02 |
||
Ferrite dura 25/38 SI-1-12 |
‰¥0,38 |
‰¥275 |
‰¥380 |
‰¥25,00 |
|
‰¥3800 |
‰¥3456 |
‰¥4775 |
‰¥3,14 |
||
Ferrite dura 31/30 SI-1-13 |
‰¥0,41 |
‰¥295 |
‰¥300 |
‰¥31,00 |
|
‰¥4100 |
‰¥3707 |
‰¥3770 |
‰¥3,896 |
||
SEMANA Padrão
Q/74690217-4.1-2004
|
JC-Y3932 |
0,380-0,400 |
230-275 |
235-290 |
27,8-32,5 |
(3800-4000) |
(2890-3456) |
(2953-3644) |
(3,49-4,10) |
||
JC-Y3939 |
0,385-0,4000 |
270-290 |
280-320 |
28,5-31,8 |
|
(3800-4000) |
(3391-3644) |
(3518-4021) |
(3,58-4,00) |
||
JC-Y4041 |
0,395-0,415 |
275-295 |
310-340 |
28,2-32,0 |
|
(3950-4150) |
(3456-3707) |
(3895-4272) |
(3,54-4,02) |
||
JC-Y4127 |
0,400-0,424 |
200-225 |
205-228 |
30,0-33,6 |
|
(4000-4240) |
(2514-2827) |
(2577-2865) |
(3,77-4,22) |
||
JC-Y4231 |
0,410-0,430 |
220-260 |
255-270 |
31,8-35,5 |
|
(4100-4300) |
(2765-3267) |
(2827-3391) |
(4,00-4,46) |
||
JC-Y3744 |
0,360-0,380 |
265-288 |
330-360 |
24,0-28,0 |
|
(3600-3800) |
(3330-3620) |
(4147-4524) |
(3,02-3,53) |
||
JC-Y3849 |
0,370-0,390 |
271-305 |
370-400 |
26,0-30,2 |
|
(3700-3900) |
(3405-3833) |
(4649-5026) |
(3,27-3,80) |
||
JC-Y4240 |
0,410-0,430 |
291-314 |
306.1-330 |
32,0-35,4 |
|
(4100-4300) |
(3657-3946) |
(3846-4147) |
(4,02-4,45) |
Os ímãs de ferrite de arco permanente são amplamente utilizados: motor de ímã permanente, energia eólica, máquina de energia magnética, indústria automobilística, equipamento audiovisual, indústria eletrônica, informações de TI, equipamentos médicos, equipamentos de mineração, automação industrial, equipamentos esportivos, ferramentas elétricas, eletrodomésticos, relógios, óculos, brinquedos, iluminação LED, equipamentos de segurança, malas e artigos de couro, capas protetoras para computadores e telefones celulares, hardware e plásticos e outros campos.
