Comutador elétrico de gancho 12P para motor DC
O comutador de motor elétrico é amplamente utilizado em uma variedade de ferramentas elétricas, carros, motocicletas, eletrodomésticos e outros motores elétricos.
1. Parâmetros do comutador:
Nome do Produto | Comutador do motor |
Tamanho | 8x23x20mm |
Cor | tom de cobre |
Dentes | 12 dentes |
Material | Cobre |
Tipo | Gancho Comutador |
MOQ | 100000 |
2. Seleção do comutador
Quando o motor precisa substituir todo o comutador, é necessário detectar o diâmetro do círculo externo do comutador, o diâmetro do furo interno, o comprimento da peça de cobre e o número de slots e outros parâmetros e, em seguida, selecionar o comutador com parâmetros semelhantes sejam absolutamente iguais e tente escolher o comutador do tipo de clipe para substituição.

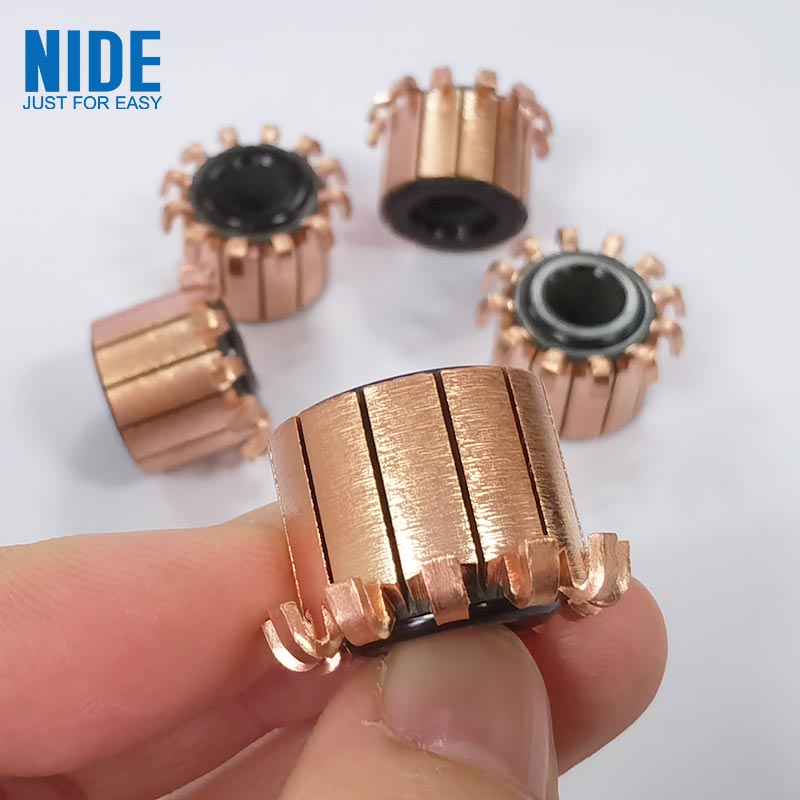

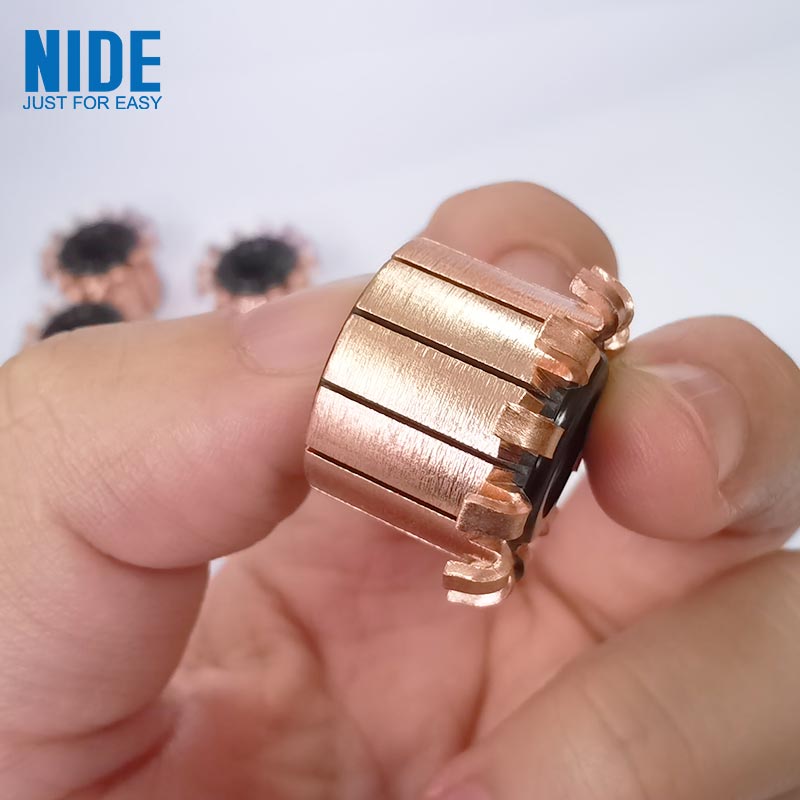

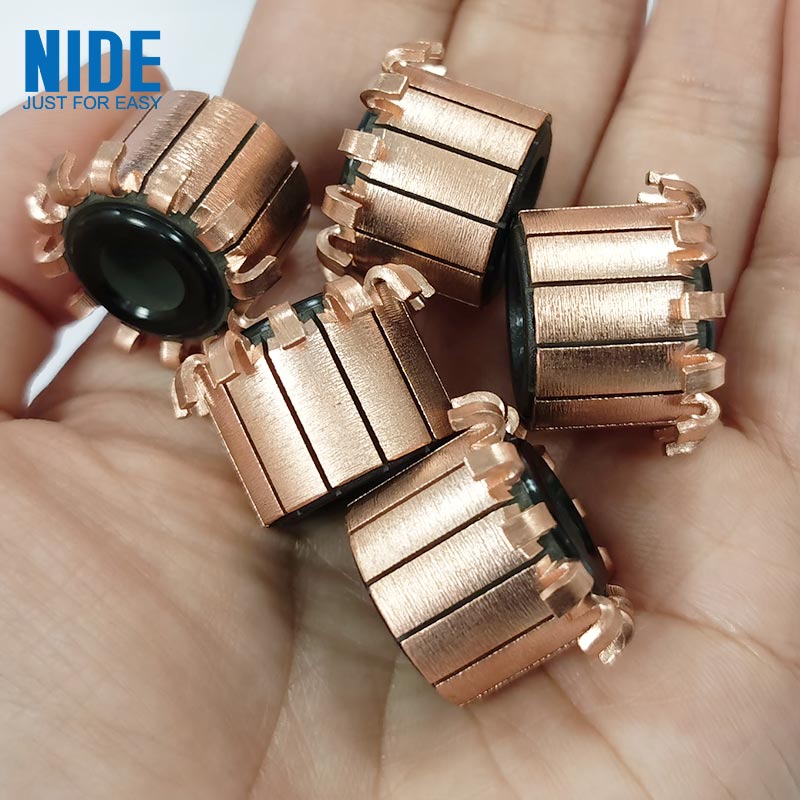

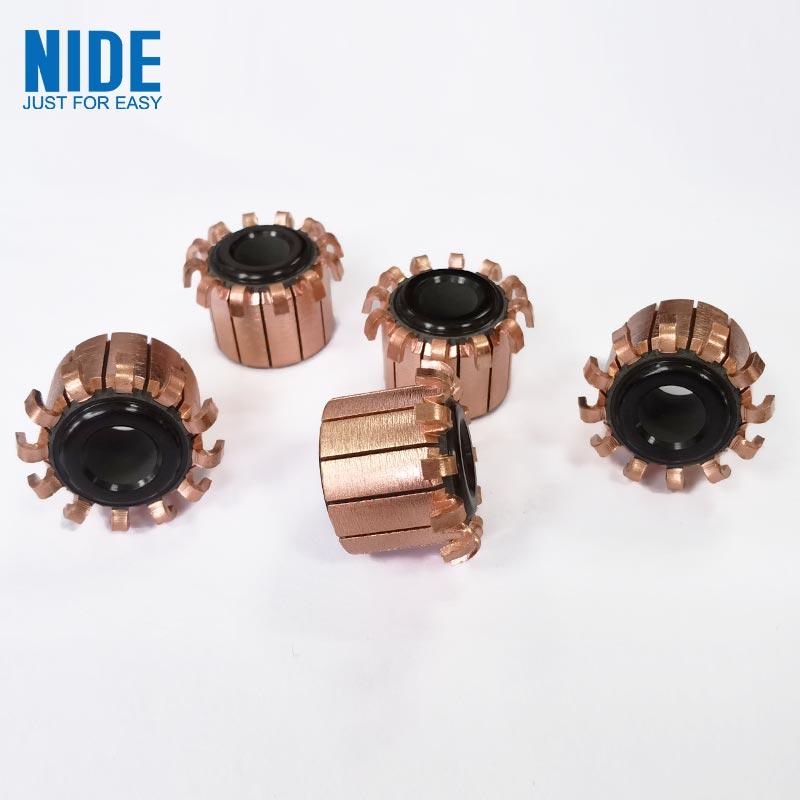

3. Imagem do comutador
4. Substituição do comutador
a. Teste se o enrolamento da armadura apresenta curto-circuito e fenômeno de ferro, a ser eliminado a tempo, para não deixar problemas.
b. Quando o diâmetro do furo interno do comutador for pequeno, pode-se torneá-lo e alargá-lo no torno até atingir o diâmetro do furo interno requerido pelo pivô elétrico; Quando o diâmetro do furo interno é grande, uma bucha pode ser usinada e pressionada no bueiro.
c. O clipe do comutador tipo clipe geralmente é um pouco mais longo, podendo a parte excedente ser cortada conforme a necessidade, e a abertura raspada para solda de estanho.
d. Alinhe levemente os slots abertos do comutador com os fios de conexão do enrolamento da armadura um por um e, em seguida, pressione lentamente o comutador no pivô até que a posição do comutador atenda aos requisitos.
e. Desligue o comutador danificado do eixo do pivô sob o degrau do cabeçote de fiação ou cinzelar o comutador após serrar um círculo ao redor do círculo com uma serra sob o degrau do cabeçote de fiação e, em seguida, puxe e raspe o cabeçote de conexão um por um com um alicate para solda de estanho e, em seguida, remova a parte residual do comutador.
